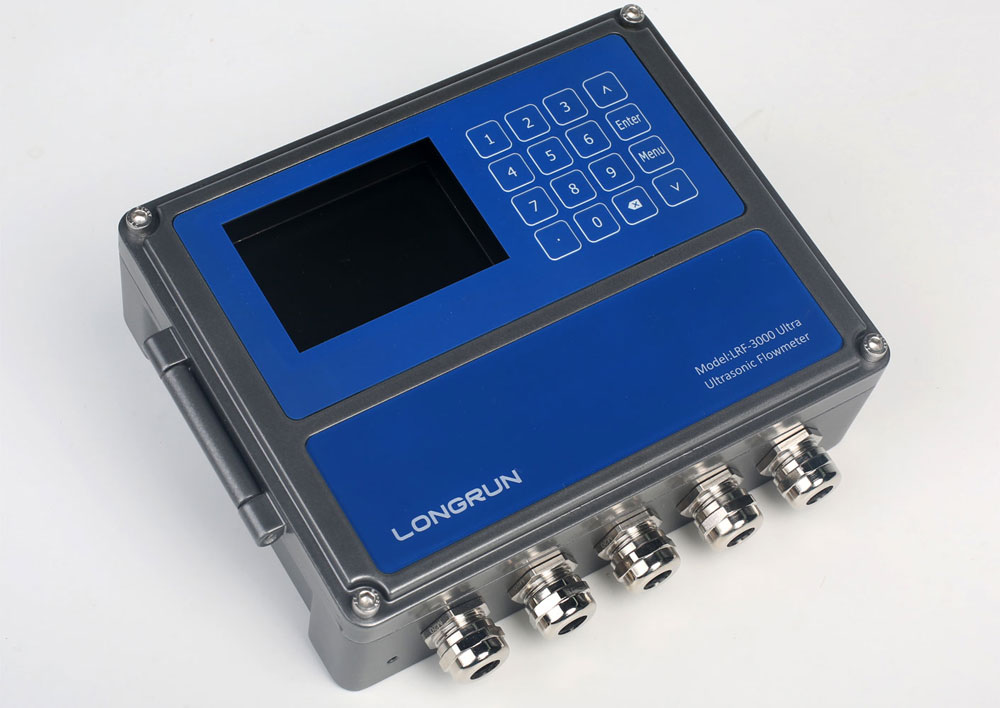

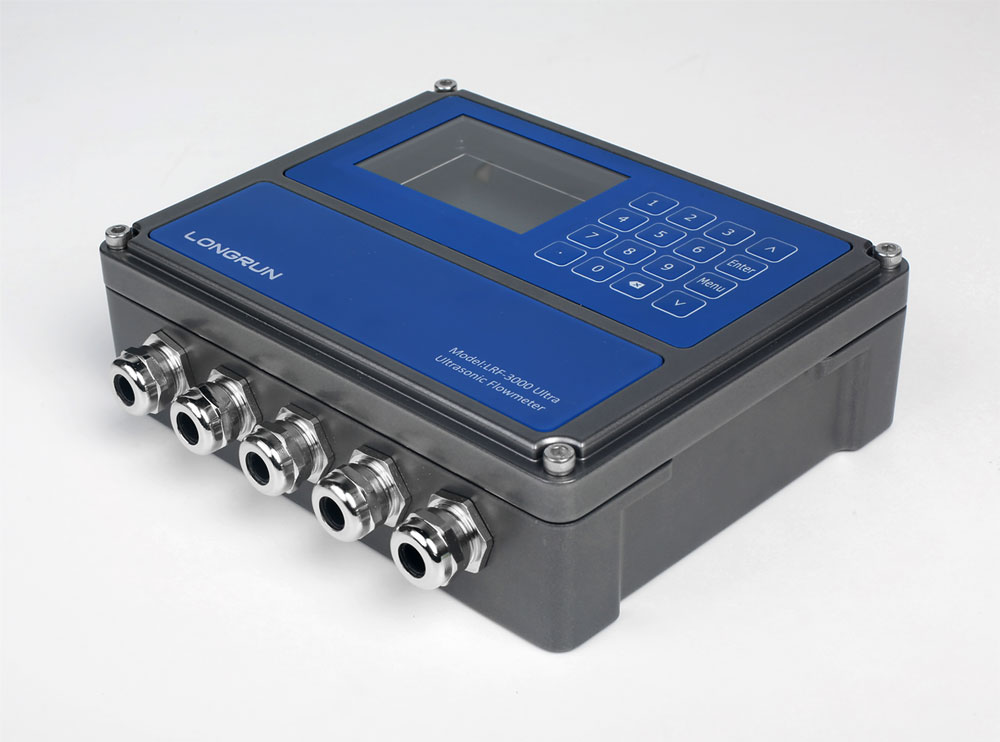

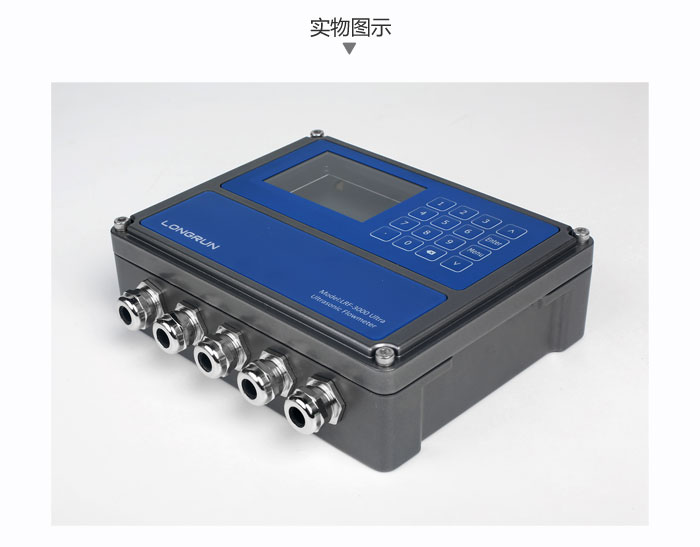

- 產品實物圖
- 技術參數
- 資料下載
- 安裝視頻

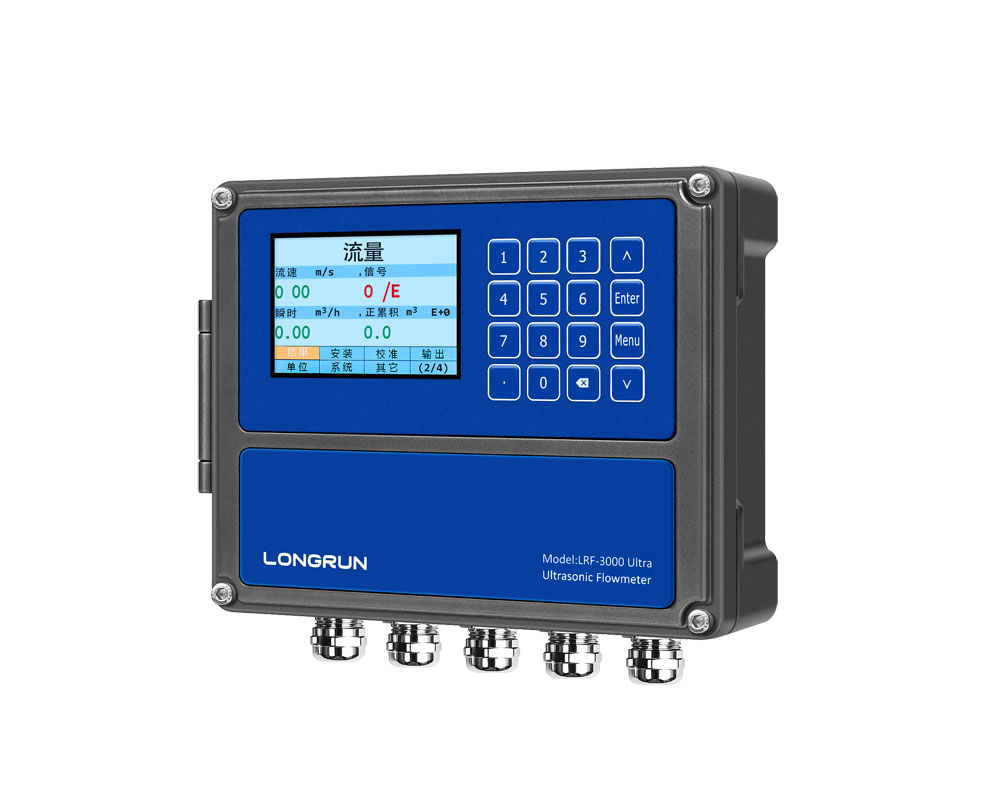

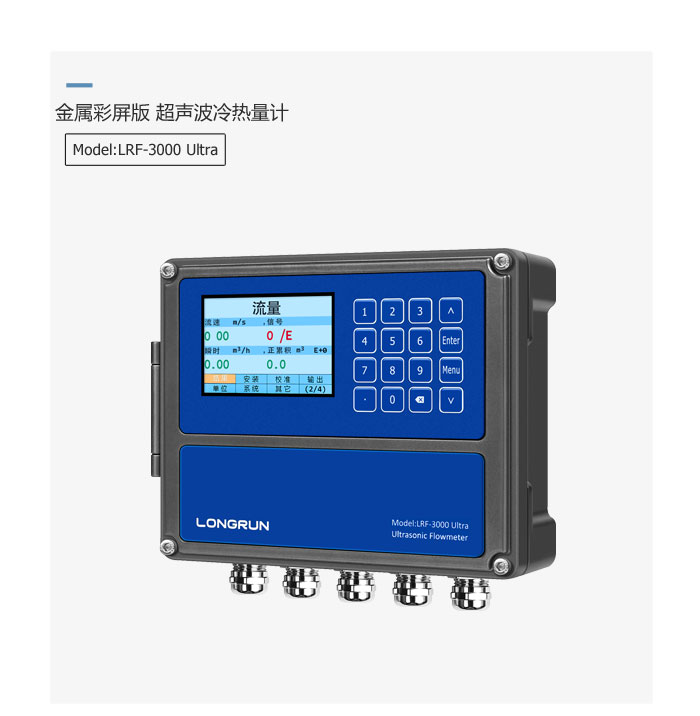

名稱：金屬彩屏超聲波冷熱量計
型號：LRF-3000 Ultra
尺寸：212*180*64mm
簡要描述：
LRF-3000 Ultra 超聲波冷熱量計是基于美國 Intel 公司原裝進口 FPGA 集成電路所實現 ，算法上屬于閥值比較門電路延遲法和高速ADC相關法的結合應用。
主要優勢是外夾式超聲冷熱量計：不同于國內99%的應用瀕臨淘汰的電容充電算法或者單獨使用比較或相關其一算法的外夾流量計，故屬于國內高端型時差式超聲波冷熱量計，測量速率每秒可以大于300次（國內99%其他外夾式超聲波流量計均低于50次，甚至只有一次），嚴格控制精度小于1.0% ；并且在對測量管徑內的氣泡耐受率上有很大的提升，最高可以耐受連續5秒的連續氣泡或者雜質。
相較于其他市面上的超聲波冷熱量計，他具有高反應速率，低功耗，穩定性高的特點外。依舊延續了自主研發的TGA技術。TGA是我司研究超聲波時間測量算法并參考現有各種TDC算法，最終成功研發實現的一種高速、高精度測量的過程時間測量算法。
產品特點 :
1.“TGA”的時間測量精度可以達到幾十ps。
2.采用全新彩色液晶顯示屏，具有高分辨率和豐富的色彩顯示等特點，再搭配整體金屬外殼，防護性高，導電、導熱性好，具備出色的耐用性和抗沖擊性。
3.使用獨立的40萬門陣列的高性能FPGA芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 可以耐受連續5秒的連續氣泡。
產品尺寸 :
3.使用獨立的40萬門陣列的高性能FPGA芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 可以耐受連續5秒的連續氣泡。
4.傳感器采用我們特有生產制造工藝及配對技術，零點范圍可以控制在0.03m/s內。每一對傳感器靜態之間的時差＜2納秒，從而有效保證測量時差的真實性。

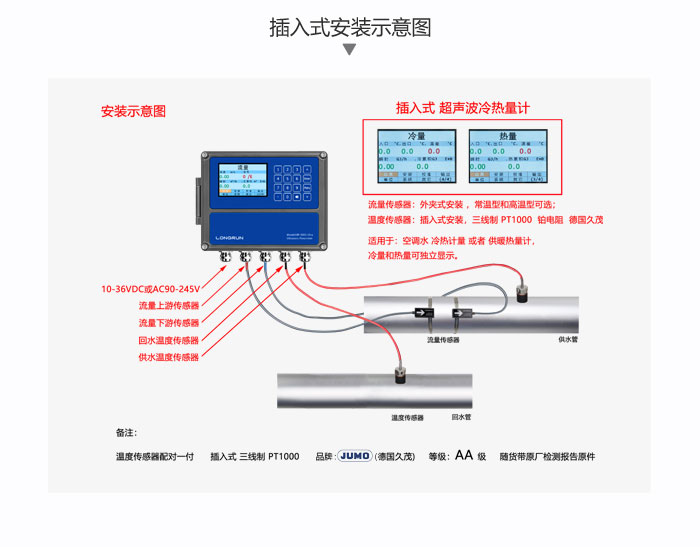

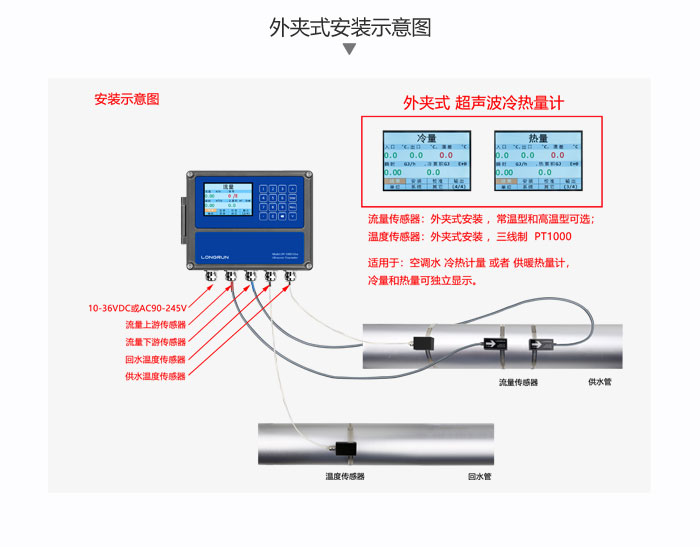

5.可以搭配使用RTD模型與溫度傳感器，成為計量供熱管道，空調制冷管路的熱、冷量消耗的能量表。
產品尺寸 :
點擊下圖查看大圖
.jpg)
.jpg)
技術參數
| 性能指標 | |
| 量程 | ±0.03m/s~± 12 m/s |
| 精度 | 測量 值的±1.0% |
| 重復性 | 0.2% |
| 測量管徑 | DN15mm~DN1200mm |
| 功能指標 | |
|
輸出
|
模擬輸出：0/4~20mA，最大負載750Ω
脈沖輸出：0~10KHz
|
| 通訊協議 | RS232 & RS485.Modbus協議 （M-BUS 或者 HART 可選） |
| SD 卡
(選配 ）
|
最大存儲: 32G，512 天
存儲間隔時間: 1~99999秒（可設定）
|
| 電源 | 10~36 VDC或者AC100~240V. |
| 鍵盤 | 16位按鍵 |
| 顯示 | 320*480 ，彩色TFT顯示 |
| 適應溫度 適用管徑 |
變送器: - 20℃~60℃
TT01 外夾式 , 適應溫度：-40℃~+80℃, 材質：工程塑料 / 3 04不銹鋼 適應管徑 DN25-DN1200mm
TT02 外夾式 , 適應溫度：-40℃~+80℃, 材質：鋁合金 適應管徑 DN25-DN1200mm
TT03 外夾式 , 適應溫度：-40℃~+130℃, 材質：鋁合金 適應管徑 DN25-DN1200mm
TT05 插入式 , 適應溫度：-40℃~+130℃, 材質：304不銹鋼 適應管徑 DN80-DN1200mm
TT02H 外夾式 , 適應溫度：-40℃~+180℃, 材質：鋁合金 適應管徑 DN25-DN1200mm
TT02S 外夾式 , 適應溫度： 0℃~+65℃,材質：鋁合金 適應管徑 DN15-DN40mm
TT03S 外夾式 , 適應溫度： 0℃~+115℃, 材質：鋁合金 適應管徑 DN15-DN40mm
G 管段式傳感器：-40℃ ~ +130℃ 適用管徑：DN15mm~DN500mm |
| 濕度 | Up to 0~99% RH, non - condensing. |
| 物理指數 | |
| 變送器 | 鋁合金, IP65 |
| 傳感器 | 傳感器和信號電纜一體式設計，無需自己接線；防護等級IP68，可浸水工作
標準電纜長度：9m，最長可延長至300
|
選型參數
| 編碼 | 輸出 |
| 1 | OCT, 繼電器, RS232/RS485, 4-20mA |
| 2 | OCT, 繼電器, RS232/RS485, 4-20mA，RTD（冷熱量功能模塊） |

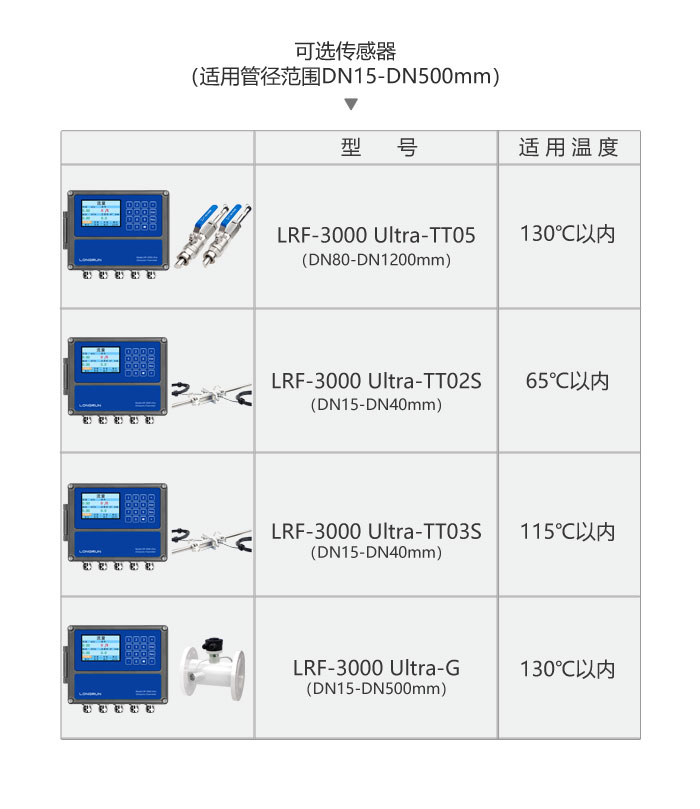

| 編碼 | 傳感器 |
| TT01 | 外夾式 , 適應溫度：-40℃~+80℃, 材質：工程塑料 / 3 04不銹鋼 適應管徑 DN25-DN1200mm |
| TT02 | 外夾式 , 適應溫度：-40℃~+80℃, 材質：鋁合金 適應管徑 DN25-DN1200mm |
| TT03 | 外夾式 , 適應溫度：-40℃~+130℃, 材質：鋁合金 適應管徑 DN25-DN1200mm |
| TT05 | 插入式 , 適應溫度：-40℃~+130℃, 材質：304不銹鋼 適應管徑 DN80-DN1200mm |
| TT02H | 外夾式 , 適應溫度：-40℃~+180℃, 材質：鋁合金 適應管徑 DN25-DN1200mm |
| TT02S | 外夾式 , 適應溫度： 0℃~+65℃,材質：鋁合金 適應管徑 DN15-DN40mm |
| TT03S | 外夾式 , 適應溫度： 0℃~+115℃, 材質：鋁合金 適應管徑 DN15-DN40mm |

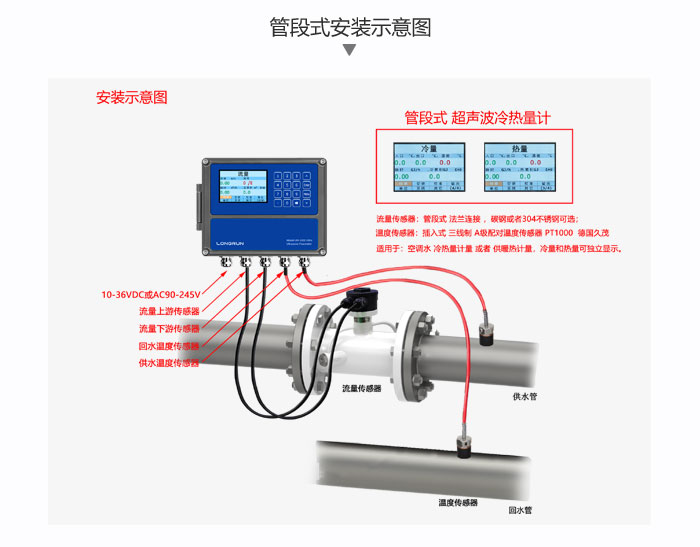

| G | 管段式 , 適應溫度：-40℃~130℃, 材質：碳鋼或者304不銹鋼 適應管徑 DN15-DN500mm |
| XXX | 線纜長度 |
| 030 | 信號電纜長度 9米 |
| 050 | 信號電纜長度 15米 |
| 080 | 信號電纜長度 25米 |
| XXX | 最大長度300米 |

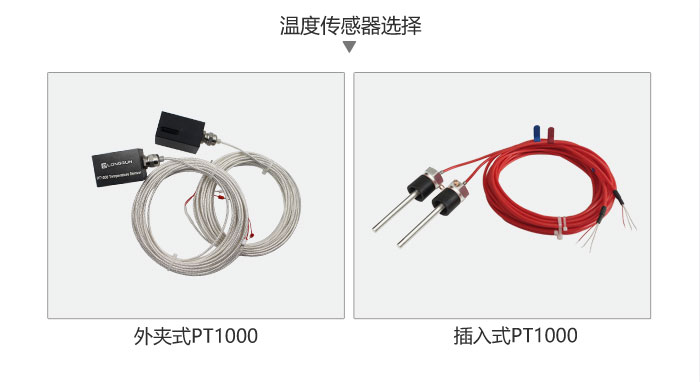

| 編碼 | 溫度傳感器 |
| PT1000 | 外夾式 或者 插入式（選配） |
| 編碼 | 存儲 |
| SD | SD卡(32G)+SD卡模塊（選配） |
標準產品： LRF-3000 Ultra - 1 - TT01 - 030
描述：外夾式, OCT, 繼電器，RS485,4-20mA；常溫外夾式傳感器，標配9米信號電纜。
